Trailer cổ ngỗng có thể tháo rời điển hình
Sơ mi rơ mooc cổ ngỗng có thể tháo rời thường bao gồm 4 phần: hệ thống kéo, hệ thống truyền lực, hệ thống điều chỉnh căn chỉnh và hệ thống khóa. Các phương pháp khóa của cổ ngỗng có thể tháo rời và đầu trước của sơ mi rơ moóc cổ ngỗng có thể tháo rời bao gồm khóa yên kéo, khóa chốt và khóa cam, v.v.; căn chỉnh ngang của cổ ngỗng và đầu trước của sơ mi rơ moóc bao gồm căn chỉnh chốt, căn chỉnh rãnh dẫn hướng, căn chỉnh dọc có điều chỉnh cơ, điều chỉnh tời, điều chỉnh áp suất khí và điều chỉnh thủy lực. Sơ mi rơ moóc và cổ ngỗng có thể tháo rời Các phương pháp chuyển tải phía trước chủ yếu bao gồm móc, lỗ và cam. Có hai phương pháp điều khiển khóa: điều khiển bằng tay và điều khiển bằng khí nén.
Cổ ngỗng có thể tháo rời cơ học
Cổ ngỗng có thể tháo rời cơ học là một tổng thể, và không có chuyển động tương đối nào trong kết nối cố định giữa các bộ phận khác nhau.
Bản thân cổ ngỗng không có chức năng điều chỉnh độ cao, và khi kết nối với sơ mi rơ mooc, nó dựa vào khung máy kéo đã được sửa đổi để điều chỉnh độ dốc theo yêu cầu. Việc tháo gỡ và lắp ráp Quy trình sơ mi rơ moóc cổ ngỗng thấp có thể tháo rời cơ khí thường yêu cầu di chuyển máy kéo qua lại nhiều lần mới hoàn thành, do đó không thích hợp cho việc vận chuyển đường ngắn.

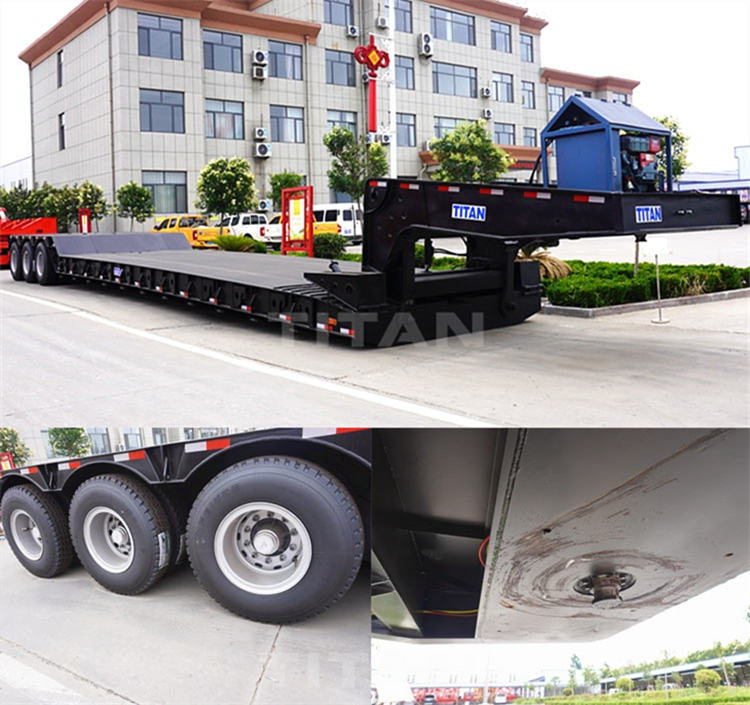

3 Line 6 Axle Detachable Gooseneck Trailer
Khung cổ ngỗng cơ khí có thể tháo rời tương tự như khung của thân rơ moóc cổ ngỗng có thể tháo rời. Tất cả đều đối xứng với mặt phẳng tâm dọc theo chiều dọc. Và tiếp xúc gián tiếp với mặt đất (được mặt đất nâng đỡ). Đầu cổ ngỗng được nối với yên kéo của máy kéo thông qua chốt kéo. Mối quan hệ giữa máy kéo và cổ ngỗng là máy kéo có thể quay quanh trục thẳng đứng so với cổ ngỗng. Khi tách ra khỏi yên kéo. Máy kéo có thể lái xe sơ mi rơ moóc. Bộ phận mà máy kéo và yên kéo gặp nhau (hoặc trở thành một phần của yên kéo) thường được làm thành mặt phẳng nghiêng 1 và 2 với các góc nghiêng khác nhau nghiêng về phía sau và hướng xuống so với mặt đất.
Mặt phẳng nghiêng về phía trước và đi xuống a ở đầu phía trước của thân rơ moóc cổ ngỗng có thể tháo rời được căn chỉnh với mặt phẳng nghiêng về phía sau và lên trên b ở đầu dưới của cổ ngỗng. Kết cấu này được bọc vải sau khi cổ ngỗng tiếp xúc trực tiếp với sơ mi rơ moóc. Một mặt phẳng tiếp xúc liên tục có thể được cung cấp giữa hai để hai có thể được khớp và kết nối với nhau hơn nữa. Một lỗ pha được mở ở đầu sau của đầu trước của thân sơ mi rơ moóc tiếp giáp với mặt phẳng nghiêng a. Kích thước của nó vừa đủ để có thể lắp thanh nhô ra ở đầu phía sau của cổ ngỗng (như hình 15-19). Thanh nhô ra không chỉ bao gồm một cổ đỡ. Nó cũng bao gồm một phần được nâng lên tự do mở rộng. Hình dạng của nó là hình chữ L. Thanh nhô ra có thể tiếp xúc liền kề với điểm dừng giới hạn được dựng trực giao trên thân nửa thanh.

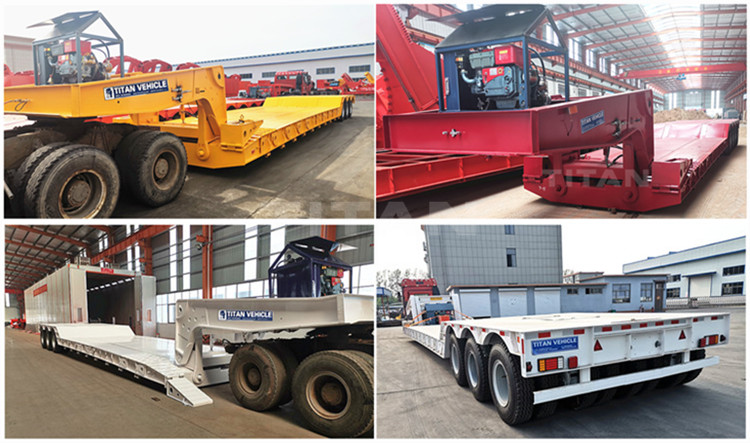

3 Axle/4 Axle Detachable Gooseneck Semi Trailer
Vị trí của phần nhô ra có thể được xác định bằng một phích cắm trực giao có đầu vát phía trước. Lò xo nén giữa đầu chốt và tấm kết nối cố định có tác dụng hạn chế phần nhô ra di chuyển theo hướng dọc của sơ mi rơ moóc và ngăn cổ ngỗng tách ra khỏi rơ moóc cổ ngỗng có thể tháo rời. Đuôi của bu lông được gắn bản lề vào thanh kết nối, sau đó tới thanh lắc ngang qua thanh kết nối. Rocker ngang sau đó được gắn bản lề với rocker dọc. Do đó, bạn có thể tự tay kéo tay cầm theo góc vuông với bệ đá thẳng đứng (thông qua rãnh tròn bên hông xe) để rút chốt để loại bỏ các chướng ngại vật đối với chuyển động dọc của phần nhô ra.
Khi xoay tay cầm ngược chiều kim đồng hồ, chốt sẽ được nhả ra dưới lực kéo của cần gạt ngang để di chuyển ra khỏi tâm. Phần nhô ra ở cuối thanh nhô ra di chuyển lùi về phía giới hạn dừng, và được thu lại bằng cách nhấn vào bề mặt nghiêng của chốt, cuối cùng tiếp xúc và nhấn nút giới hạn dừng. Sau đó, phích cắm sẽ trở lại dưới tác dụng của lò xo nén và ngăn phần nhô ra ngoài. Bằng cách này, cổ ngỗng và detachable gooseneck semi trailer được ghép nối với nhau để tạo thành một tổng thể, có thể di chuyển qua lại và theo chiều ngang. Trong khu vực của vị trí chốt, rơ-moóc cổ ngỗng có thể tháo rời thường cần quay quanh một trục ngang trực giao. Vì lý do này, mặt phẳng nghiêng a được kết hợp với phần tương đối bằng phẳng của mặt phẳng trên của sơ mi rơ moóc gần với vị trí của cơ cấu chốt và đầu tròn được thiết kế trên cổ ngỗng để cổ ngỗng có thể lắc lư trên mặt trên phẳng của sơ mi rơ moóc. Kích thước của bu lông và lỗ rãnh đạt yêu cầu là bu lông có thể quay tự do trong lỗ vẽ.
Khi rơ mooc cổ ngỗng và sơ mi rơ mooc cổ ngỗng tháo rời được kết nối với nhau bằng mặt phẳng nghiêng và mặt phẳng nghiêng h thì trọng lượng của sơ mi rơ moóc sẽ được chuyển tải. Nó được sinh ra bởi cổ ngỗng thông qua một cơ chế kết nối đặc biệt. Có các chốt cố định ở mỗi bên của cổ ngỗng đã phân nhánh! Phần đuôi xe của nó được làm thon và cố định vào cổ ngỗng; đầu trước của nó kéo dài theo chiều ngang theo hướng về phía trước và được kết nối với phần dưới của cấu trúc vòm cổ ngỗng bằng một đai thép bằng cách hàn.

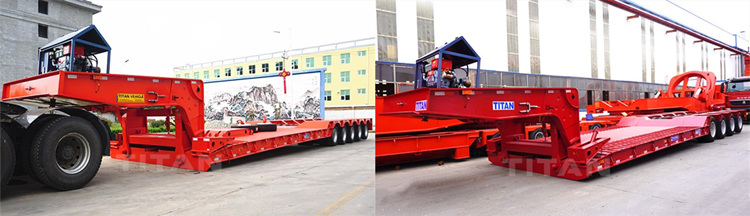

5 Line 10 Axle Detachable Gooseneck Semi Trailer/4 Line 8 Axle Detachable Trailer
Khi chuẩn bị tháo cổ ngỗng, trước tiên bạn phải tách chốt kéo ra khỏi yên kéo. Trong quá trình vận hành, đầu cổ ngỗng trượt xuống khỏi cơ cấu yên kéo, lần lượt trượt qua mặt phẳng nghiêng 2 và mặt phẳng 1 tiếp giáp với yên kéo. Khi chiều cao của cổ ngỗng giảm, góc dưới cùng của sơ mi rơ mooc được hạ xuống đất Và dựa vào mặt đất. Khi máy kéo đi đủ xa, trọng lượng của sơ mi rơ moóc được đỡ bởi các bánh xe của sơ mi rơ moóc và góc dưới cùng của phần đầu phía trước của sơ mi rơ moóc, trong khi cổ ngỗng được kéo ra khỏi phần đầu phía trước của sơ mi rơ moóc. Sau đó, tháo vòng giữ và trượt tấm kết nối về phía trước để rút chốt 2 ra khỏi lỗ 2 hoàn toàn.
Sau đó, đưa vòng giữ ra phía sau để đảm bảo tấm nối ở phía trước vị trí bị hạn chế bởi đai thép. Sau khi tay cầm quay rút chốt, máy kéo quay ngược lại và bề mặt dưới của cấu trúc vòm cổ ngỗng tiếp xúc tuần tự với mặt phẳng nghiêng 1 và mặt phẳng 2 của máy kéo và trượt lên trên, và hoạt động quay làm cho phần nhô ra hình răng thoát ra khỏi lỗ pha. Khi máy kéo chuyển động tiếp về phía trước, do cổ ngỗng nối với yên kéo nên máy kéo kéo cổ ngỗng tách khỏi sơ mi rơ moóc, sơ mi rơ moóc nghiêng xuống đất. Sau khi tải sơ mi rơ moóc, hãy thực hiện ngược lại thao tác trước đó. Đầu kéo kéo cổ ngỗng về phía sau khiến cổ ngỗng dừng lại ở phần đầu phía trước của sơ mi rơ moóc.

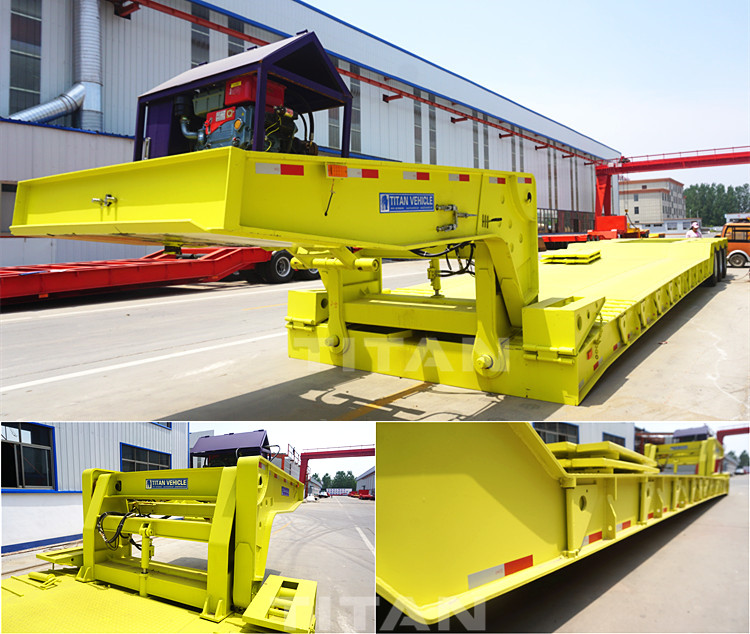

60/80ton Detachable Gooseneck Trailer
Tại thời điểm này, tay cầm điều khiển ở vị trí nhả và chốt được đẩy ra bởi lò xo. Khi xe đầu kéo được lùi, độ dốc dẫn hướng trên sơ mi rơ moóc dẫn hướng cho thanh dẫn hướng lồi trên cổ ngỗng để dẫn hướng cho người vào đúng vị trí. Khi thanh nhô ra phía sau di chuyển so với sơ mi rơ moóc, chốt chốt sẽ bắt vào phần nhô ra từ phía sau. Thanh nhô ra được kẹp ở đúng vị trí và cổ ngỗng được kết nối trực giao với rơ moóc cổ ngỗng có thể tháo rời thành một tổng thể. Sau đó, cổ ngỗng được tách ra khỏi yên kéo, và xe kéo di chuyển về phía trước. Khi máy kéo chuyển động tịnh tiến, cổ ngỗng và mặt phẳng nghiêng của máy kéo lặp lại chuyển động của cam. Do đó, khi đầu trước của cổ ngỗng được hạ xuống, cổ ngỗng quay quanh trục trực giao trong khu vực thanh nhô ra. Trong quá trình này, phần nhô ra hình răng lại được đưa vào khe, và mặt phẳng đổ b rơi tiếp giáp với mặt phẳng nghiêng a.
Tấm mặt bích 2 nghiêng xuống và vào trong trên cổ ngỗng và tấm mặt bích 1 nghiêng xuống và vào trong ở đầu trước của rơ moóc cổ ngỗng có thể tháo rời có thể cải thiện hiệu quả của việc căn chỉnh giữa cổ ngỗng và detachable gooseneck semi trailer. Sau khi cổ ngỗng được treo, tháo vòng giữ và trượt tấm kết nối về phía sau bằng tay để lắp nó vào phần nhô ra của đầu trước của trục chốt 2. Khi cổ ngỗng được hạ xuống, chuyển động vòng cung của tấm kết nối sẽ gây ra. dừng lại ở vị trí mà chốt 1 nhô ra phía trước. Do đó, tấm kết nối có thể dễ dàng trượt trở lại vị trí phía sau, ngay lập tức nếu vòng giữ được đưa trở lại phía trước tấm vải. Đến đây, phần kết nối giữa cổ ngỗng và rơ mooc cổ ngỗng có thể tháo rời đã hoàn tất. Máy kéo lùi trở lại và chốt kéo được nối lại với yên kéo để toàn bộ sơ mi rơ moóc giường thấp cổ ngỗng có thể tháo rời và hàng hóa của nó có thể di chuyển ở độ cao thích hợp.
