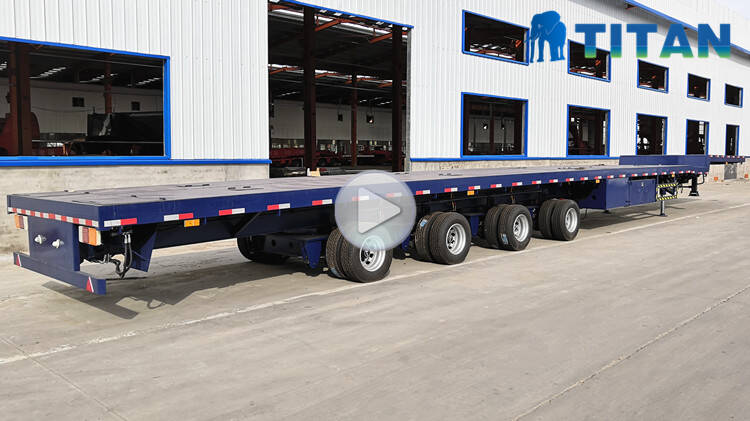

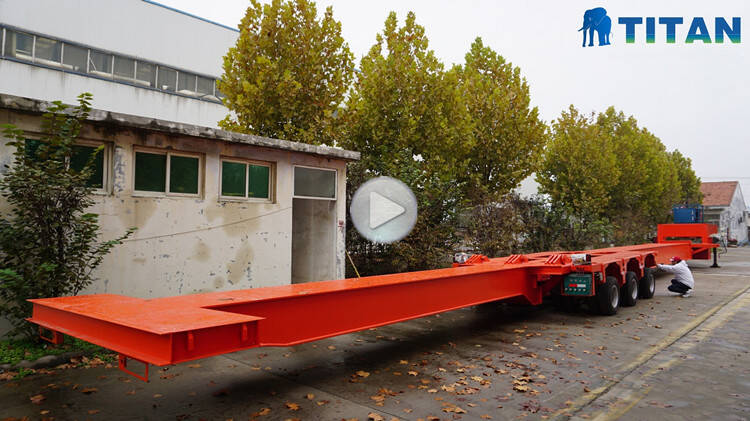

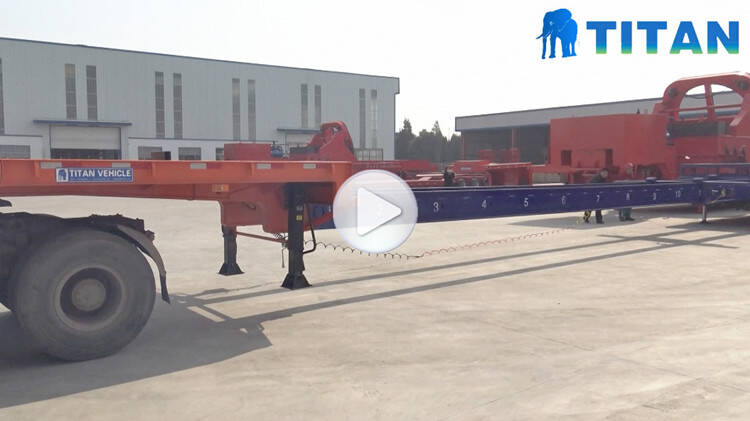

| Rơ moóc kéo dài xà đơn 64m | Xe kéo vận chuyển 4 trục 60m lưỡi | Thử nghiệm rơ moóc ống lồng 56 mét |
Chương 1. Trailer vận chuyển cánh tuabin gió là gì?
Chương 2. Chế độ của rơ-moóc tuabin gió
2-1 Trailer phẳng có thể mở rộng thông thường
3-1 Ưu điểm của rơ moóc tuabin gió
3-2 Nhược điểm của rơ moóc cánh tuabin gió
Chương 4. Các cánh tuabin gió được vận chuyển như thế nào?
Chương 5. Làm thế nào để chọn đúng rơ moóc cánh tuabin gió?
Chương 6. Làm thế nào để chọn nhà cung cấp rơ moóc cánh gió?
Chương 7. Phân tích bán kính quay vòng và chiếm dụng đường của rơ moóc vận tải miền núi có cánh gió
Rơ moóc vận chuyển cánh tuabin gió, một loại bộ nâng cánh để vận chuyển cánh quạt, cánh quạt gió. Đó là giải pháp tốt nhất để tránh chướng ngại vật, chẳng hạn như các tòa nhà và cây cối một cách hiệu quả, đặc biệt là chạy trên đồi dốc hoặc đường đồi núi quanh co hẹp.
Thiết bị quạt chủ yếu bao gồm cánh gió, nanô, trung tâm và tháp, và mỗi bộ phận là một hạng mục vượt quá giới hạn cho việc vận chuyển đường bộ thông thường, đòi hỏi các phương tiện chuyên nghiệp để vận chuyển và lắp ráp tuabin gió. Vì vậy, các công ty vận chuyển tuabin gió cần nó.
Đối với cánh gió, chiều dài cực kỳ dài, đây trở thành đặc điểm chính giúp phân biệt nó với các thiết bị khác. Xem xét đặc biệt của chiều dài cánh tuabin gió, các trang trại gió trên núi hiện đang xây dựng thường sử dụng sơ mi rơ moóc kết hợp với máy kéo công suất lớn để hoàn thành việc vận chuyển các cánh tuabin gió dài nhất.
Đầu xe tải là nguồn cung cấp năng lượng cho việc vận chuyển thiết bị cánh quạt gió. Công suất và hiệu suất khác của xe tải ảnh hưởng trực tiếp đến hiệu suất leo dốc của phương tiện vận chuyển rơ moóc cánh tua bin gió. Trên thị trường có nhiều loại xe tải khác nhau, từ 10t đến 300t theo khối lượng toàn bộ của xe.

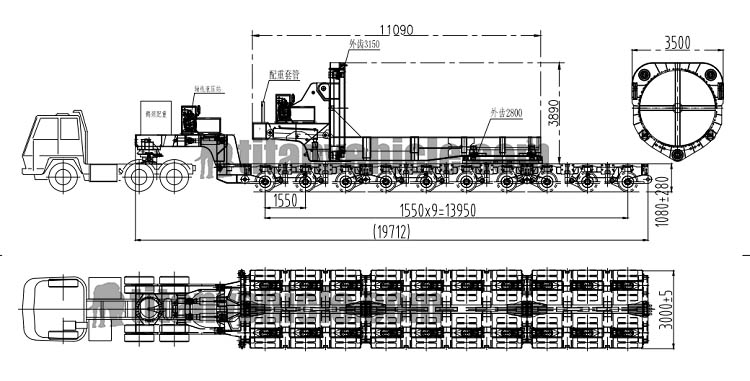

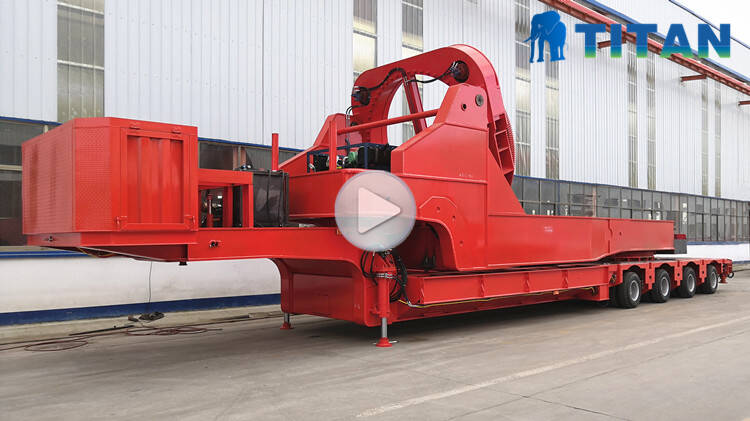

Trailer mô-đun lớn với bộ chuyển đổi cánh quạt, vận chuyển 121-156 cánh cối xay gió mô hình, chiều dài 59,5-76 mét, tối đa có thể vận chuyển các cánh quạt trong vòng 80 mét.

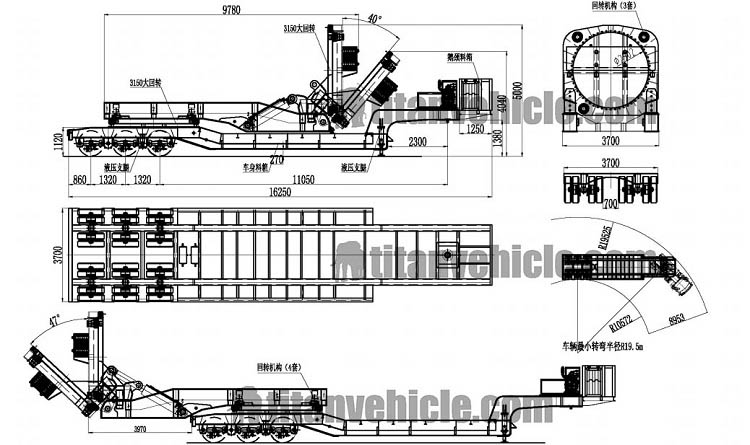

Rơ moóc vận chuyển cánh tuabin gió 3 dòng 6 trục, vận chuyển các cánh quạt lớn kiểu 121-156, chiều dài 59,5-76 mét, tối đa 80 mét, trọng lượng trong vòng 13-23,5 tấn, trọng tâm trong vòng 23,5 mét.

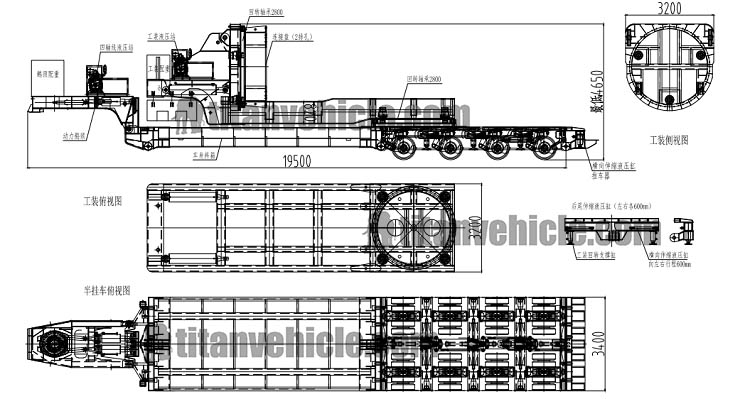

Tua bin gió Blades lớn 4 dây 8 trục rất phổ biến ở Việt Nam và các nước. vận chuyển 121-155 lưỡi mô hình. Rơ moóc vận chuyển cánh tuabin gió này thích hợp cho những con đường núi hiểm trở và những khúc cua gấp.
Phiên bản mới nhất của cánh tuabin gió lớn, vận chuyển các cánh lớn hơn và nặng hơn. Cánh mô hình chuyển tải 121-156.

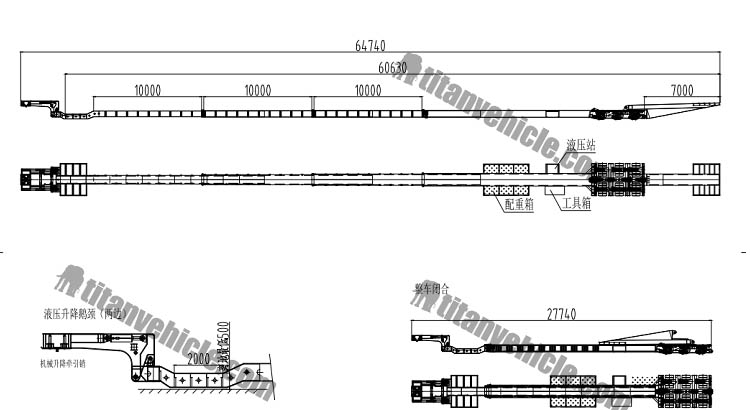

Xe kéo ống lồng vận chuyển cối xay gió thủy lực 3 trục 60m
Trailer vận chuyển cánh tua-bin gió ngoài khơi, thích hợp cho việc vận chuyển đường dài cánh tua-bin gió ngoài khơi từ 76-90 mét, trọng tải cánh 25-45 tấn, cánh tua-bin ngoài khơi tương đối cao và nặng hơn, yêu cầu cấu trúc trục thủy lực, bản vẽ dầm đơn, cánh sau kết cấu, Xe cần quay đầu và nâng hạ, đặc điểm: góc quay lớn, khả năng chịu lực của trụ sau, chiều cao bệ chở hàng thấp.

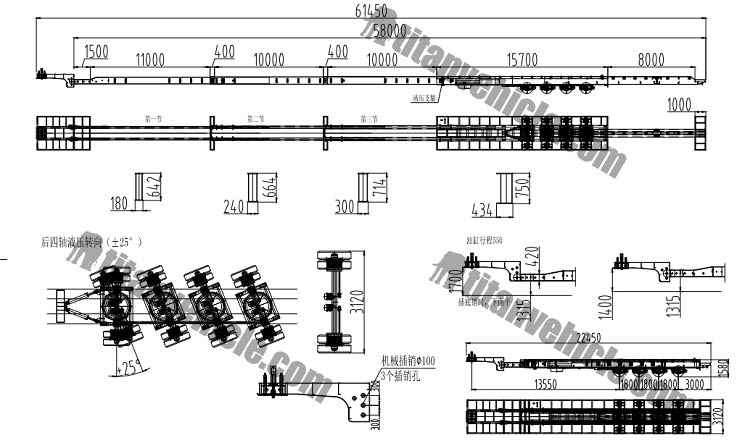

Trailer lưỡi cối xay gió kính thiên văn 4 trục 58m
Xe nâng thủy lực 4 trục rơ moóc ống lồng lái thủy lực vận chuyển lưỡi cối xay gió lớn, 58 mét, vận chuyển lưỡi trong phạm vi 80 mét trên đất liền (vận chuyển đường dài).
Xe kéo ống lồng 6 trục để vận chuyển lưỡi cối xay gió
Trailer kính thiên văn cho rơ moóc vận chuyển cánh tuabin gió có thể có ba và bốn dầm ống lồng, và nó có thể đạt chiều dài tối đa 62m. tối đa có thể vận chuyển cánh cối xay gió trong vòng 80 mét.

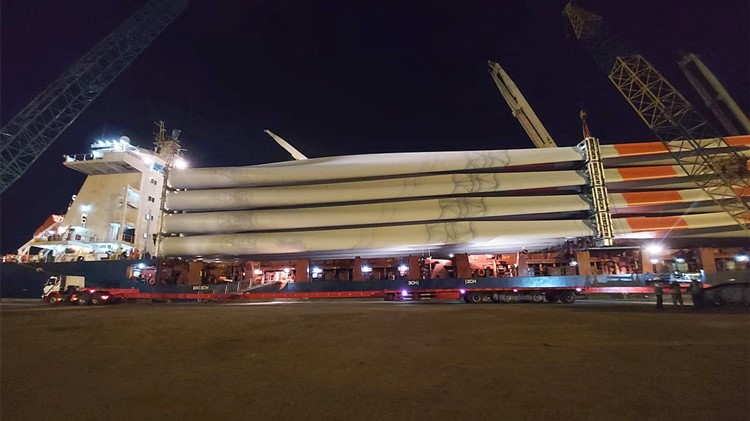

Phương pháp vận chuyển này thường sử dụng rơ moóc ống lồng có thể mở rộng thông thường để vận chuyển các cánh gió. Đặc điểm của loại xe này là có thể kéo dài và thu lại để lắp các loại lưỡi có độ dài khác nhau.

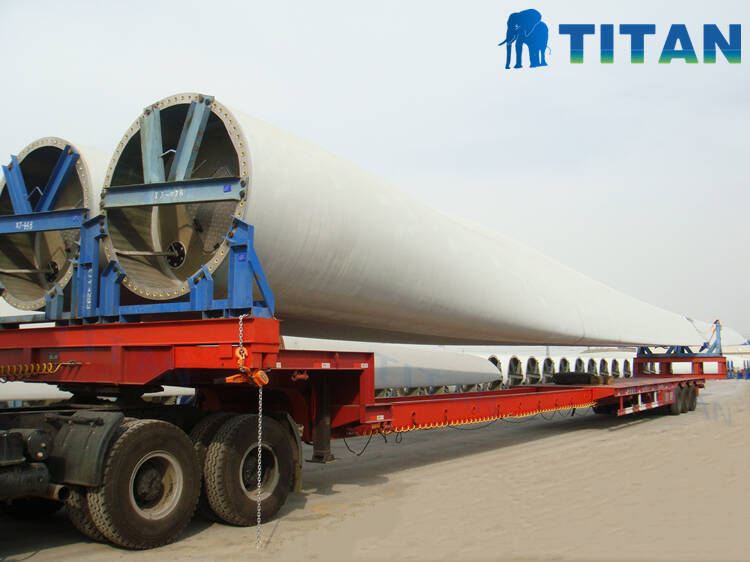

tuabin gió trên xe moóc - xe moóc phẳng có thể kéo dài để bán
Phương pháp vận chuyển này thường sử dụng một phương tiện vận chuyển tuabin gió đặc biệt với bánh lái sau nâng-quay-thuỷ lực bằng lưỡi. Chiếc xe đặc biệt có thể nâng các cánh quạt thông qua điều khiển thủy lực và tự xoay 360 độ trong quá trình lái xe, tránh các chướng ngại vật khác nhau trong quá trình vận chuyển (dốc núi, cây cối, nhà cửa, cầu, đường hầm, v.v.), điều này có thể làm giảm các cánh quạt. Tổng chiều dài của thân phương tiện vận tải có thể cải thiện hiệu suất vượt qua khúc cua.
tuabin gió rơ moóc tuabin gió cánh tuabin vận chuyển xe rơ moóc để bán
Lưỡi dao quay linh hoạt và chi phí biến đổi nhỏ. Diện tích quét lưỡi của phương tiện nâng hạ và vận chuyển lưỡi xe chuyên dụng lớn hơn so với xe tải giường nằm thông thường. Diện tích quét của lưỡi dao lớn, và diện tích tham gia vào dự án cải tạo ở đường cong giảm khoảng 10 lần.
Lưỡi dao có thể được vận chuyển bằng cách nâng, điều này có thể tránh tốt hơn những ngọn núi cao và vách đá, hoặc các tòa nhà, vì vậy sẽ đạt được tốc độ vận chuyển lưỡi dao nhanh chóng. Đồng thời, phương pháp này cũng có thể giảm chi phí xây dựng lại đường và phá dỡ nhà, có thể giúp cải thiện hiệu quả vận chuyển lưỡi và lợi ích kỹ thuật.
1. Chi phí vận chuyển cao. Chi phí vận chuyển khi sử dụng các loại xe chuyên dụng cao hơn so với các loại xe giường nằm thông thường. Đối với một trang trại điện gió có công suất lắp đặt 50MW, nếu vận chuyển bằng xe chuyên dụng, chi phí vận chuyển sẽ tăng thêm khoảng 3,5 triệu nhân dân tệ.
2. Còn rất nhiều việc để xóa giới hạn chiều cao. Sau khi lưỡi được nâng lên, chiều cao cao và chiều cao lưới dọc theo đường được tăng lên. So với vận chuyển bằng phẳng thông thường, nó sẽ làm tăng việc loại bỏ các vật thể hạn chế chiều cao (chẳng hạn như dây cáp xuyên đường, đường ống, nhánh cây, v.v.).
3. Cần tăng trọng lượng. Vì trọng tâm của lưỡi dao tăng lên sau khi lưỡi được nâng lên, nó không có lợi cho việc vận chuyển ổn định. Cần đặt trọng lượng ở phía trước xe và tránh vận chuyển khi trời có gió.
Trong thực tế quá trình vận chuyển cánh quạt, cần lựa chọn phương thức vận chuyển cánh quạt phù hợp theo tuyến đường vận chuyển và môi trường xung quanh, xem xét một cách tổng thể chi phí vận chuyển và chi phí biến đổi điều kiện vận chuyển đường bộ.

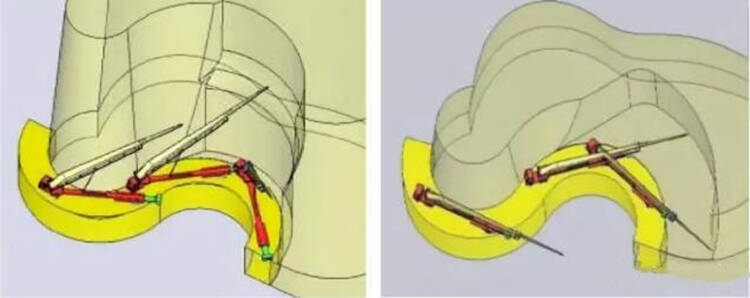

bộ điều hợp rơ moóc cánh tuabin gió VS rơ moóc có thể kéo dài bằng kính thiên văn
Khi các cánh quạt ngày càng lớn và dài hơn, việc vận chuyển các cánh tuabin gió là một vấn đề lớn và là một vấn đề kỹ thuật cần tính toán và lập kế hoạch. Phương pháp nào dùng để vận chuyển lưỡi dao một cách an toàn và tiết kiệm?
Làm thế nào để vận chuyển một cây đao dài như vậy là một bài toán khó. Từ khách hàng, chúng tôi biết rằng chúng tôi có thể sử dụng rơ-moóc tua-bin gió để vận chuyển cánh cối xay gió. Nhưng lưỡi dao càng dài thì càng khó vận chuyển và chi phí vận chuyển càng cao. Với sự phát triển của hệ thống mạng lưới đường cao tốc, việc sử dụng các phương tiện vận tải chuyên nghiệp để vận chuyển lưỡi dao xuyên vùng ngày càng trở nên thuận tiện hơn. Có những tuabin gió và cánh quạt của Trung Quốc có thể được vận chuyển hàng nghìn km đến các nước dọc Vành đai và Con đường thông qua đường cao tốc. Cũng có thể vận chuyển lưỡi bằng tàu hỏa ở một số vùng đồng bằng. Có một video trên Internet vận chuyển hơn 30 lưỡi dao bằng tàu hỏa cùng một lúc, thật ngoạn mục. Vận chuyển lưỡi bằng đường biển là một giải pháp an toàn và tiện lợi hơn. Hiện tại,

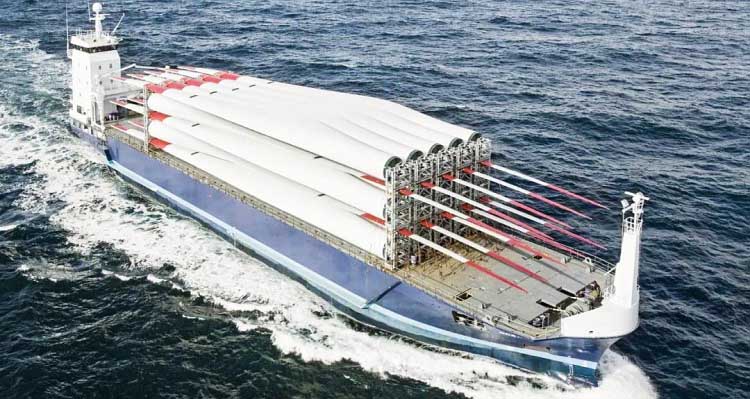

Hiệu quả của việc vận chuyển lưỡi bằng tàu hỏa và tàu thủy không thể so sánh với vận chuyển bằng ô tô thông thường. Với sự phát triển của điện gió ngoài khơi, các nhà máy sản xuất phiến cũng được xây dựng trong hoặc gần cảng điện gió, điều này rất thuận tiện trong giao thông.
Trailer vận chuyển cánh tuabin gió ngoài khơi
Các trang trại điện gió ngày nay đang trở thành những người đóng góp lớn vào việc cung cấp điện thế giới, là bằng chứng cho sự quan tâm và cam kết sử dụng năng lượng thay thế. Nhưng những trang trại này không thể được xây dựng nếu không có thiết bị được sử dụng để vận chuyển các thành phần tuabin từ nhà sản xuất đến công trường. Trong quá khứ, xe kéo được sử dụng để huy động các thiết bị tại chỗ thiếu sự an toàn, dễ sử dụng và khả năng chuyên chở cần thiết như các dịch vụ ngày nay.
Rơ moóc tuabin gió tuabin gió là một trong những loại xe kéo cải tiến và tân tiến nhất ở Trung Quốc. Rơ moóc cánh tua-bin gió nâng cánh là một rơ-moóc cánh tua-bin gió tiên tiến hàng đầu để đáp ứng mọi nhu cầu vận chuyển năng lượng gió của bạn. Với ít kết nối cơ học hơn từ bánh xe thứ năm đến trục lái, bạn có thể tiết kiệm chiều cao, trọng lượng và bảo trì. Với chức năng lái tùy chỉnh, bạn có thể lái tới và lùi. Thiết bị định tâm tự động của nó, khi hoạt động trên một tốc độ nhất định, cung cấp cho bạn sự ổn định của một trục cố định.

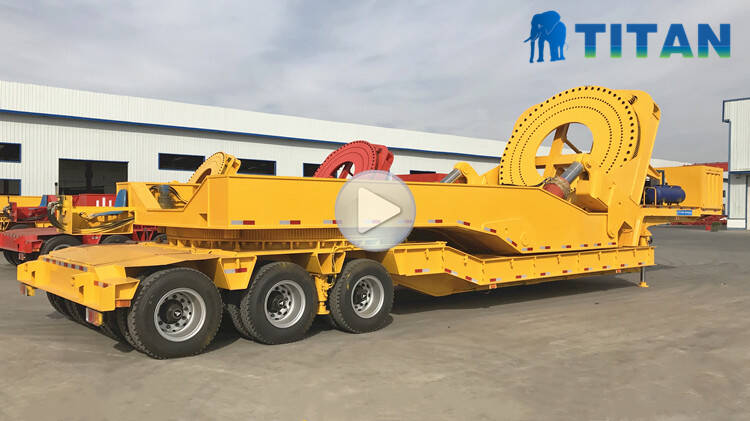

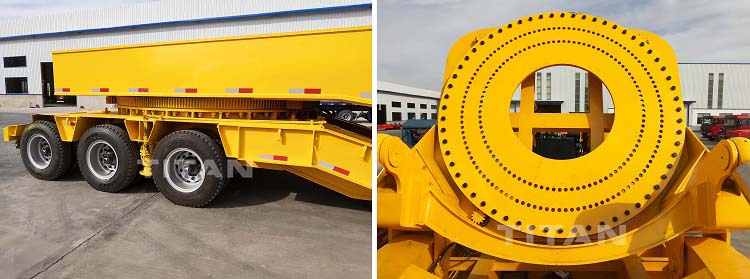

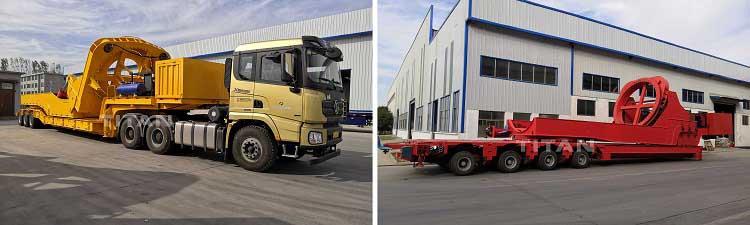

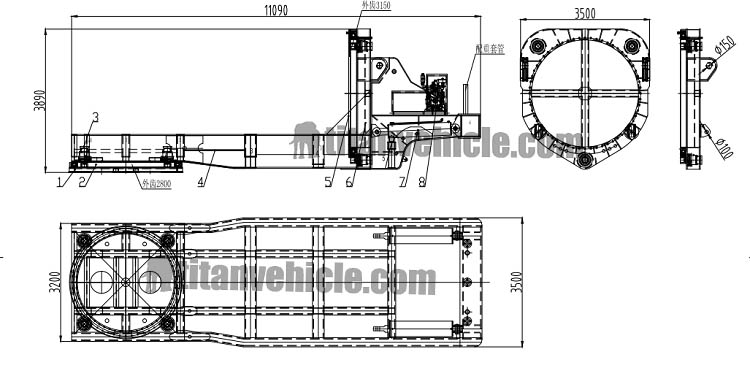

Trailer bộ chuyển đổi kiểu cánh tuabin gió

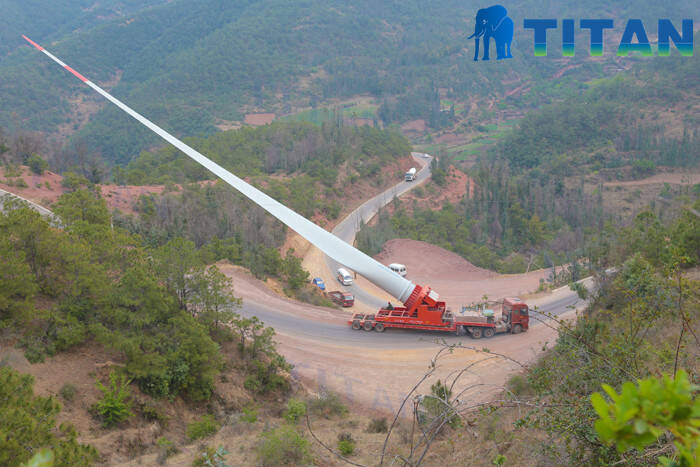

Những loại máy nâng cánh tua bin gió rơ moóc được sử dụng để vận chuyển cánh tua bin trên đường núi và đường cong. Do rơ moóc có thể kéo dài quá dài nên khi đi vào đường núi, rất khó để lái nên cần đến loại rơ moóc lưỡi đặc biệt. Thiết kế được thực hiện theo cách mà bộ chuyển đổi lưỡi có thể nâng lên và hạ xuống giúp xe kéo dễ dàng lái dễ dàng hơn.
Công nghệ ASM này là một hệ thống lái thủy lực, được điều khiển bằng vi xử lý hoàn toàn chuyên dụng, sử dụng một chương trình phần mềm để kích hoạt các vòng quay của trục. Bởi vì BladeMaster có thể lái dễ dàng và liên tục quanh các góc hẹp, nó là lý tưởng để vận chuyển các cánh cối xay gió dài và cồng kềnh. Khi quay đầu, xe tải sẽ gửi tín hiệu thông qua cảm biến kingpin, chỉ định bán kính cần thiết của trục sau để uốn quanh góc - cho phép bán kính hẹp hơn so với các rơ-moóc lưỡi truyền thống. Hệ thống lái của rơ-moóc cánh gió - không phụ thuộc vào tốc độ - cho bạn góc lái tối ưu, trong mọi tình huống. Bạn có thể kiểm tra các báo thức và hiệu chuẩn thông qua màn hình, thông qua ứng dụng PC của nó.

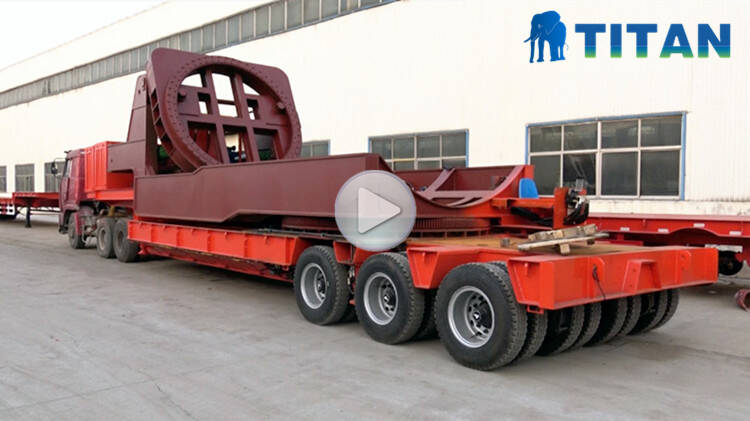

Màn hình video Bộ điều hợp rơ moóc vận chuyển cánh tuabin gió

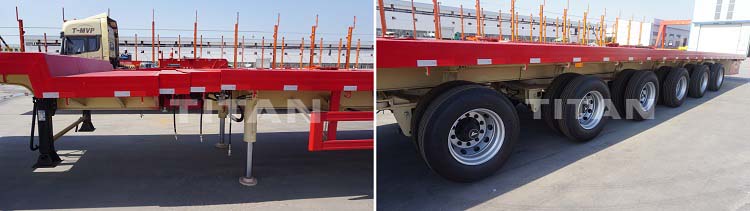

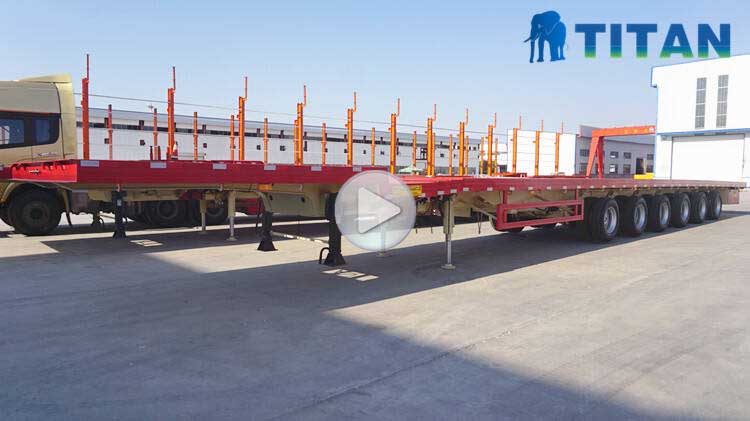

Xe kéo dài vận chuyển lưỡi gió
Tính năng chùm có thể kéo dài được thiết kế cho phép kéo dài để phục vụ cho các nhu cầu vận chuyển khác nhau. Do chiều dài tổng thể của rơ moóc có thể kéo dài của bộ nâng lưỡi cần thiết trong phần này, các vật liệu cứng và chắc với cường độ năng suất ít nhất 460 MPa được sử dụng. Điều này đảm bảo rằng chùm tia không bị chùng xuống trong quá trình hoạt động. Trong phần này, rơ moóc cối xay gió của máy nâng lưỡi có thể được điều chỉnh theo chiều dài mong muốn để đảm nhận công việc trong tầm tay.
Cổ ngỗng cung cấp một điểm kết nối của rơ moóc chở lưỡi với xe tải. Nó được thiết kế để nâng lên và hạ xuống để đáp ứng các chiều cao khác nhau của bánh xe thứ 5 của xe tải. Khi xe tải bẻ lái, cổ ngỗng có thể vượt qua tín hiệu và rơ moóc của bộ nâng lưỡi bắt đầu bẻ lái. Hệ thống lái bao gồm chức năng đánh lái cho các trục sau giúp rơ moóc cối xay gió vượt qua đoạn đường cong do rơ moóc dài 62 m.
Trailer kính thiên văn của máy nâng lưỡi cho rơ moóc cánh tuabin gió có thể có ba và bốn dầm ống lồng, và nó có thể đạt chiều dài tối đa. 62m. tối đa có thể vận chuyển cánh cối xay gió trong vòng 80 mét. Ở chiều dài đóng của rơ moóc ống lồng, nó có thể sử dụng như một rơ moóc phẳng.
Hệ thống treo cơ khí của rơ moóc ống lồng có thể chấp nhận quá tải. nó có thể là hệ thống treo khí nén và hệ thống treo cơ khí. hệ thống treo khí nén là khả năng cân bằng vì nó có khoảng cách nâng tự động.
Trailer kính thiên văn cho Windmill Blade có thể có ba chế độ lái. Một là lái tự động (ở độ dài ngắn), một là lái điều khiển từ xa và cuối cùng là lái vận hành bằng tay.

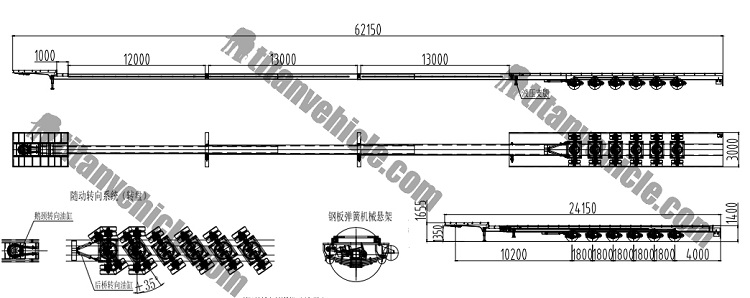

6 trục 62 mét Lưỡi cối xay gió có thể mở rộng Màn hình video Trailer mở rộng
Lợi thế của Rơ moóc kính thiên văn:
Đáng tin cậy và hiệu quả. Được làm bằng vật liệu có độ bền cao, rơ moóc ống lồng đáng tin cậy về độ an toàn và nhu cầu vận chuyển chung.
Nó rất dễ sử dụng. Trailer máy nâng lưỡi có thiết kế đơn giản, dễ sử dụng và vận hành bằng tay hoặc điều khiển từ xa. Việc xếp dỡ hàng hóa được thực hiện an toàn và đơn giản để người vận hành có thể quản lý các hoạt động một cách dễ dàng.
Nó có thể vận chuyển các loại hàng hóa quá khổ khác, không chỉ các cánh quạt và tháp. Do đó, người sử dụng có thể đưa rơ moóc vào nhiều mục đích sử dụng khác ngoài việc vận chuyển các cánh tuabin gió.
Một ưu điểm đáng chú ý của rơ-moóc tuabin gió của máy nâng cánh này là nó phù hợp hơn với các kích thước khác nhau của tháp. Do đó, người dùng không bị giới hạn trong một loại và kích thước cụ thể của tháp.
Cấu trúc bao gồm vận chuyển lưỡi gió:
A Gooseneck; Một cơ cấu lái; Một chùm có thể mở rộng; Nền tảng đuôi.
Có ba cấu hình cơ cấu lái cụ thể là: cơ cấu lái thủy lực, cơ cấu lái bàn xoay và cơ cấu lái trục.

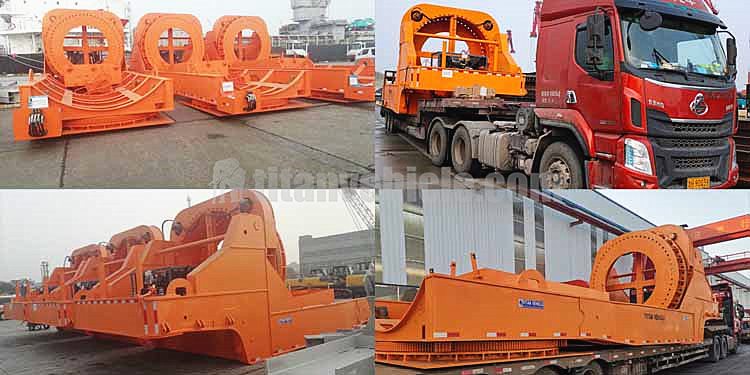

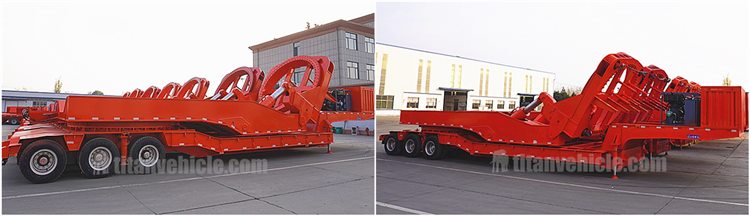

Thông tin chi tiết của rơ moóc lưỡi cối xay gió để bán

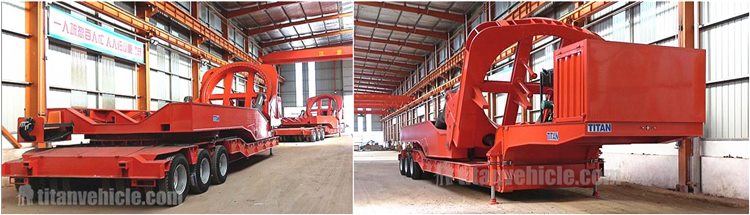

Trailer cánh tuabin gió
Máy nâng lưỡi đặc biệt Trailer vận chuyển cánh tuabin gió có thể nâng các cánh thông qua điều khiển thủy lực và tự xoay 360 độ trong quá trình lái xe, tránh các chướng ngại vật khác nhau trong quá trình vận chuyển (sườn núi, cây cối, nhà cửa, cầu, đường hầm, v.v.), có thể giảm đáng kể lưỡi dao. Tổng chiều dài của thân xe kéo cối xay gió vận chuyển có thể cải thiện hiệu suất vượt qua đường cong.
Trong cấu trúc thiết kế này, cánh tuabin được cố định trên bộ chuyển đổi. Điều làm cho đoạn giới thiệu này trở nên đặc biệt là bộ chuyển đổi được tùy chỉnh cho lưỡi kiếm. Mặc dù thường được làm từ vật liệu tốt nhất với đủ cường độ năng suất, nhưng thiết kế tùy chỉnh của chúng để lấy lưỡi có thể không làm cho nó trở thành lựa chọn phù hợp cho các loại tải khác.
Điều đó có nghĩa là nó sẽ không thể được sử dụng cho một chức năng khác. Đây là loại rơ moóc cánh quạt gió mà bạn cần nếu tất cả những gì bạn muốn làm chỉ là vận chuyển các cánh tuabin gió.
Trailer cánh tuabin gió Lợi thế:
Các loại rơ-moóc chở cánh này được sử dụng để vận chuyển cánh tua-bin trên đường núi và đường cong. Do rơ moóc có thể kéo dài quá dài nên khi đi đến đường núi, rất khó để lái nên cần đến loại rơ moóc lưỡi đặc biệt.
Bộ chuyển đổi lưỡi có thể di chuyển các cánh tuabin gió lớn nhất. Cánh quạt có thể được nâng lên, nâng lên đến một góc gần 60 °, xoay và xoay 360 ° xung quanh trục của chính chúng bằng cách sử dụng bộ chuyển đổi này, được gắn trên xe tự hành hoặc giữa các đường trục mô-đun.
Thiết kế rơ moóc tua bin gió của bộ nâng cánh được chế tạo theo cách mà bộ chuyển đổi cánh có thể nâng lên và hạ xuống giúp rơ moóc chở cánh có thể lái dễ dàng hơn.
Thông tin chi tiết về trailer của Wind Turbine Blade
Cánh tua-bin gió và rơ-moóc cánh tua-bin gió, cũng giống như bất kỳ loại rơ-moóc nào khác phải được xem xét kỹ lưỡng trước khi đưa ra quyết định mua cuối cùng. Sau khi xác định được nhu cầu của mình, bạn sẽ có thể biết được loại trailer mà bạn đang tìm kiếm. Tuy nhiên, đó không phải là tất cả những gì bạn sẽ luôn cần.
Có một số khía cạnh khác cần xem xét bao gồm chất lượng rơ moóc cánh tuabin gió, thời gian giao hàng, khả năng tùy chỉnh và độ tin cậy của nó trong số những khía cạnh khác. Cần thêm thông tin chi tiết của rơ mooc kéo dài, bạn có thể liên hệ với chúng tôi.
Trailer cánh tuabin gió
Tuabin gió cụ thể Trailer
Một rơ moóc cánh tuabin gió cụ thể có một bộ điều hợp tháp với cấu trúc của nó. Tháp có thể được cố định trên hai mặt của bộ điều hợp.
Các bộ điều hợp có thể được điều chỉnh để phù hợp với các kích thước khác nhau của tháp. Đây là những gì bạn nên làm nếu nhu cầu của bạn xoay quanh việc vận chuyển tháp cối xay gió.
Một ưu điểm đáng kể của trailer này là nó phù hợp hơn với các tháp có kích thước khác nhau. Do đó, người dùng không bị giới hạn về loại và kích thước cụ thể của tháp.
Trailer cung cấp các biện pháp an toàn tốt hơn. Điều này rất quan trọng đối với hoạt động và do đó là một yếu tố quan trọng cần xem xét khi mua một chiếc xe kéo.
Bộ điều hợp của Rơ moóc Blade Sẵn sàng cho Lô hàng
Có rất nhiều yếu tố cần xem xét khi lựa chọn nhà cung cấp rơ moóc cánh gió. Do đó, danh tiếng của công ty phụ thuộc vào khả năng đáp ứng nhu cầu và mong đợi nhất định của người sử dụng rơ moóc cánh gió trong ngành.
Dưới đây là một số lưu ý chính cần xem xét khi bạn chọn rơ moóc cánh gió:
Chất lượng - rơ moóc cánh gió.
Khía cạnh này rất quan trọng, đặc biệt đối với cánh tuabin gió và rơ moóc tháp / cánh cối xay gió, vì chiều dài của chúng rất lớn, lên đến 62 m.
Trong một thiết kế dài như vậy, khách hàng mong đợi tìm thấy rơ moóc cánh gió được làm bằng vật liệu có sức bền năng suất cao. Vì vậy, vật liệu được sử dụng trong xây dựng là chìa khóa để đạt được chất lượng yêu cầu.
Nói chung, người ta cho rằng rơ moóc lưỡi cối xay gió của máy nâng lưỡi phải còn nguyên vẹn sau khi vận hành dưới tải nặng.
Trailer vận chuyển cánh tuabin gió
Thời gian giao hàng - rơ moóc cánh gió.
Trong trường hợp không có sản phẩm và trong quá trình tải, vui lòng đọc kỹ hướng dẫn sử dụng rơ moóc của máy nâng lưỡi để hiểu thông số kỹ thuật tốc độ di chuyển của nó.
Họ thường cung cấp tốc độ khuyến nghị cho mỗi rơ moóc cánh quạt nâng lưỡi trong các tình huống khác nhau, vì vậy họ sẽ hướng dẫn bạn hiểu xem rơ moóc cánh gió có phù hợp với hoạt động của bạn hay không.
Thời gian giao hàng là chìa khóa, đặc biệt là khi xử lý nhiều hàng hóa. Trong trường hợp này, tốc độ lái xe sẽ cung cấp cho bạn mọi thứ.
Khả năng tùy chỉnh - rơ moóc cánh gió.
Làm thế nào để rơ moóc kéo cánh quạt của bạn có thể đáp ứng đầy đủ các yêu cầu về tải trọng của bạn? Xem các tùy chọn có thể được tùy chỉnh tự do theo nhu cầu vận chuyển của bạn.
Bằng cách này, bạn sẽ có đủ không gian để hoàn thành một số lượng lớn các nhiệm vụ mà không cần phải sử dụng các loại rơ mooc khác nhau để chịu các tải trọng khác nhau, đây có thể là một điều tốn kém.
Độ tin cậy - rơ moóc chắn gió.
Di chuyển hàng hóa rất lớn (chẳng hạn như cánh tuabin gió và tháp) là một nhiệm vụ khó khăn. Do đó, bạn cần một rơ mooc cánh gió có thể hoạt động lâu dài mà không bị hỏng hóc hoặc cần sửa chữa.
Đôi khi, khoảng cách từ nhà máy sản xuất đến địa điểm lắp đặt rất dài, vì vậy cần một chiếc xe kéo có thể chạy mà không gặp sự cố trong thời gian dài.
Kiểm tra các đảm bảo hoạt động của rơ moóc và các đặc tính hiệu suất để xác định độ tin cậy của nó.
Trailer có thể kéo dài để vận chuyển cánh tuabin gió
7-1 Phân loại khu vực trang trại gió - rơ moóc cánh tuabin gió
Nguyên tắc phân loại chung của loại trường của trang trại điện gió là: khu vực đồng bằng đề cập đến địa hình bằng phẳng không có độ nhấp nhô rõ ràng. Khu vực có độ dốc tự nhiên của mặt đất nhỏ hơn hoặc bằng 3 "; khu vực đồi núi là khu vực có mặt đất nhấp nhô, thoai thoải và độ dốc tự nhiên lớn hơn 3 đến nhỏ hơn hoặc bằng 200. Chênh lệch độ cao tương đối nằm trong phạm vi 200m; khu vực đồi núi đề cập đến khu vực Khu vực có độ dốc tự nhiên của mặt đất lớn hơn 200 và chênh lệch độ cao tương đối lớn hơn 200m. Trang trại gió trên núi chủ yếu đề cập đến hai loại trang trại gió sau .
7-2 Phương thức và điều kiện vận chuyển cánh - rơ moóc cánh tuabin gió
Trong điều kiện kinh tế và công nghệ của nước ta hiện nay, việc phát triển và xây dựng các trang trại điện gió ở miền núi phía Nam. Có ba phương thức vận chuyển lưỡi có thể có: vận chuyển đường bộ, vận chuyển bằng đường dây và vận chuyển bằng máy bay trực thăng. Công suất độc lập khác nhau và các nhà sản xuất thiết bị khác nhau có yêu cầu vận chuyển khác nhau, nhưng chúng không khác nhau nhiều. Các thông số chính của vận chuyển quy mô lớn của trang trại gió: đường kính của bánh xe gió là 110m, chiều dài của cánh là 53,8m, trọng lượng của một cánh là 13,46t và chiều dài của điểm tựa cánh là 30m. Các điều kiện chính cần được đáp ứng bởi các phương thức vận tải khác nhau được mô tả dưới đây.
7-2.1 Các điều kiện cần thiết để vận chuyển đường bộ - rơ moóc cánh tuabin gió
1) Yêu cầu về khả năng chịu lực và chiều rộng của vỉa hè. Khả năng chịu tải của đường không được nhỏ hơn 15 t / m mỗi trục và giới hạn tải trọng trục của cầu đi qua lớn hơn l0t. Giới hạn tải trọng của cầu lớn hơn 150 tấn
2) Bề rộng hè phố của đường thẳng không nhỏ hơn 5m. Chiều rộng của vai đường không nhỏ hơn 1m và chiều rộng mặt đường tại đường cong chung không nhỏ hơn 15m.
3) Đường kính trong quay của xe ô tô tải bằng phẳng tối thiểu là 50m và đường kính trong quay của xe chuyên dụng tối thiểu là 30m.
4) Độ dốc dọc tối đa của đường là 9% và độ dốc dọc tối đa của đường có độ cong lớn hơn 45 ° không vượt quá 5%.
7-2.2 Các điều kiện cần thiết để vận chuyển bằng cáp treo - rơ moóc cánh tuabin gió
1) Yêu cầu về góc chênh lệch độ cao của cáp treo: góc chênh lệch độ cao nói chung là dưới 45 ° và tối đa không quá 60 °
2) Cả hai đầu của cáp treo cần chọn vị trí bằng phẳng và thoáng làm bệ dỡ hàng để đáp ứng yêu cầu của lưỡi xếp và vòng quay của xe. Diện tích mặt bằng nói chung không nhỏ hơn 3.000m2, chiều dài cạnh ngắn không nhỏ hơn 40m.
3) Yêu cầu về nhịp độ đối với vận chuyển bằng đường dây. Khoảng cách của cáp treo trên không nên là 200-500m
7-2.3 Các điều kiện cần thiết để vận chuyển bằng máy bay trực thăng - rơ moóc cánh tuabin gió
1) Yêu cầu về khả năng chuyên chở: khả năng chuyên chở không nhỏ hơn 20t.
2) Vị trí xếp phiến cũng cần bố trí khu vực đậu máy bay. Diện tích của? Trang web nói chung không dưới 4000 mét vuông và chiều dài của cạnh ngắn không nhỏ hơn 50 m
3) Các yếu tố thời tiết và khí tượng tốt hơn, chẳng hạn như tốc độ gió thấp, không mưa, không sương mù và tầm nhìn cao (tầm nhìn không dưới 2 km)
7-3 Phân tích và so sánh các phương pháp vận chuyển - rơ moóc cánh tuabin gió
Cả ba phương thức vận chuyển đều cần xây dựng đường giao thông, không chỉ là vận chuyển các thiết bị khác trong trang trại điện gió. Đây cũng là đường bảo trì hoạt động của toàn bộ trang trại điện gió sau khi đưa vào sản xuất, nhưng bán k&iac
