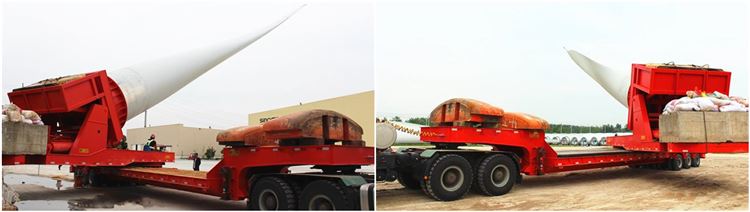

Hiện nay, quốc gia này đang thúc đẩy mạnh mẽ các nguồn năng lượng sạch và thân thiện với môi trường. Sản xuất điện gió đã được xây dựng với quy mô lớn ở nhiều vùng trong cả nước vì tính an toàn, bảo vệ môi trường và không gây ô nhiễm. Các thành phần quan trọng nhất của thiết bị điện gió là cánh máy phát điện, tháp và máy phát điện. Các cánh máy phát điện có cấu trúc dài và các yêu cầu đặc biệt về vị trí của các điểm lực. Do đó, việc vận chuyển các cánh máy phát điện đã trở thành một cách sạch để thúc đẩy sản xuất điện gió trên quy mô lớn.

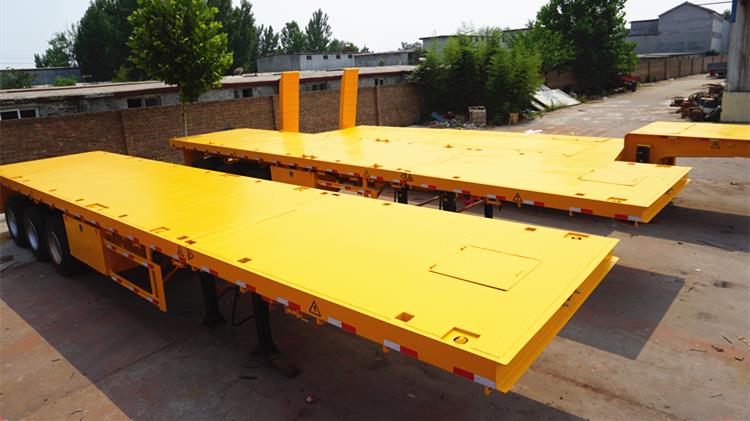

Một vấn đề lớn với năng lượng. Hiện tại, có hai loại thiết bị vận chuyển chủ yếu được sử dụng ở Trung Quốc: một là sử dụng sơ mi rơ moóc hợp đồng và sơ mi rơ moóc ống lồng chủ yếu dựa vào sự mở rộng của dầm dọc chính để nhận ra chiều dài của phương tiện. đáp ứng các yêu cầu của việc vận chuyển các cánh máy phát điện. Dầm dọc chính của sơ mi rơ mooc ống lồng bao gồm dầm chính bên trong và bên ngoài để đạt được sự giãn nở và co lại, điều này chắc chắn sẽ dẫn đến tăng trọng lượng của xe, quá trình sản xuất phức tạp và tăng gỗ.
Những yếu tố này rõ ràng là không đạt yêu cầu về kinh tế vận hành đối với việc vận chuyển những lưỡi dao có trọng lượng chết lên đến 6 tấn, dẫn đến ngày càng ít người sử dụng các thiết bị vận chuyển đó. Thứ hai là sử dụng các thiết bị khác nhau để kéo dài xe và thiết bị kéo dài được cố định vào sơ mi rơ moóc thông thường bằng bu lông trong quá trình vận chuyển. Mặc dù cấu trúc này có thể đáp ứng các yêu cầu vận chuyển của các cánh máy phát điện, nhưng thiết bị có tính linh hoạt kém. Mất nhiều thời gian để tháo rời và điều chỉnh khi vận chuyển các lưỡi có độ dài khác nhau, và quá trình lắp đặt và tháo gỡ cũng rắc rối hơn. Nó cần sự hỗ trợ của máy móc nâng hạ lớn. Tốn thời gian, công sức và tốn kém.
Theo quan điểm của những thiếu sót của kỹ thuật trước đây, vấn đề kỹ thuật cần được giải quyết bởi mô hình tiện ích hiện tại là cung cấp một thiết bị đặc biệt để vận chuyển các cánh tuabin gió nhằm giải quyết những khó khăn vận chuyển do cấu trúc dài của các cánh máy phát điện và các yêu cầu đặc biệt về vị trí của các điểm lực. Để giải quyết các vấn đề kỹ thuật trên, thiết bị đặc biệt để vận chuyển cánh tuabin gió của mô hình tiện ích hiện tại áp dụng giải pháp kỹ thuật bao gồm thiết bị kính thiên văn, thiết bị dẫn hướng, thiết bị cố định và bệ làm việc.

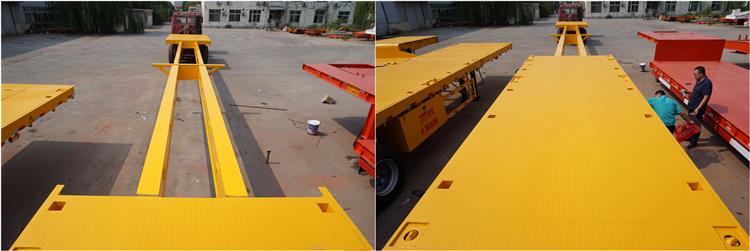

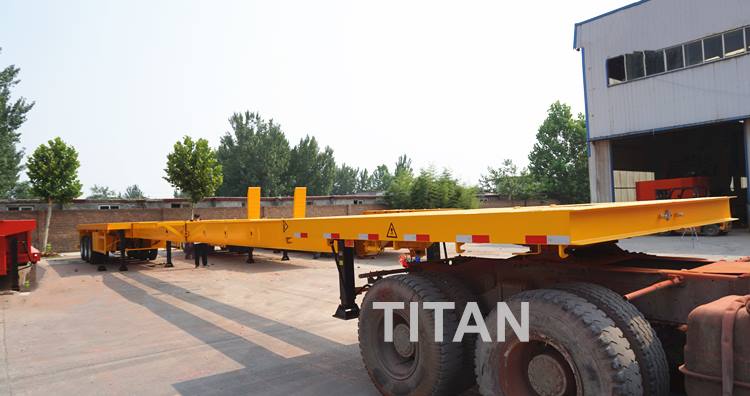

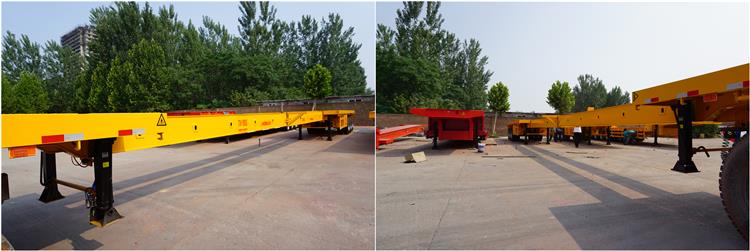

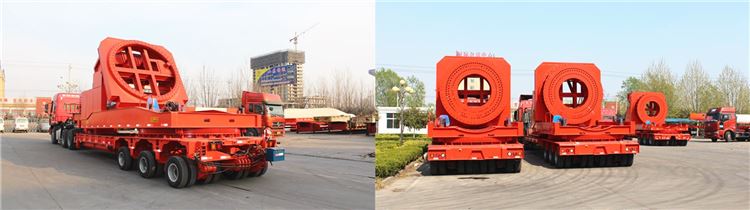

Thiết bị kính thiên văn được cố định trên một nửa bằng thiết bị cố định. Trên xe kéo, nó được cấu tạo bởi một khung phía trước và một khung phía sau. Khung phía trước được dẫn hướng vào khung phía sau: thiết bị dẫn hướng được kết nối với sơ mi rơ moóc, và bệ công tác được đặt ở đầu phía sau của khung phía sau. Khi thiết bị giãn nở và co lại, thiết bị dẫn hướng đảm bảo khung phía trước và khung phía sau mở rộng theo đúng hướng: sau khi thiết bị giãn nở hoàn thành, thiết bị cố định cố định nó với sơ mi rơ moóc; nền tảng làm việc được kết nối với khung phía sau thông qua bu lông để nhận ra sự cố định của lưỡi dao trong quá trình vận chuyển. Thiết bị cố định nói trên được đặt dưới dạng bu lông hình chữ U. Trong thiết bị đặc biệt để vận chuyển các cánh tuabin gió, một vòng kéo được thêm vào giữa mặt cuối của khung phía trước để nhận ra sự kéo dài và co lại của khung phía trước bởi máy kéo. Thiết bị đặc biệt để vận chuyển các cánh tuabin gió có các vòng kéo ở cả hai bên của bệ làm việc, để nâng toàn bộ thiết bị ống lồng lên một sơ mi rơ moóc.
So với kỹ thuật trước đây, những ưu điểm và tác động tích cực của mô hình tiện ích như sau:
1. Mô hình tiện ích có thể thực hiện chuyển đổi từ trạng thái không làm việc sang trạng thái làm việc mà không cần phụ thuộc vào thiết bị cần trục bên ngoài, rất tiện lợi và nhanh chóng.
2. Mô hình tiện ích có kết cấu đơn giản, sử dụng ít vật liệu và không yêu cầu sửa đổi nhiều đặc biệt của sơ mi rơ moóc nên chi phí sản xuất và vận hành thấp. Thiết bị vận chuyển lưỡi cắt đặc biệt không cần sử dụng máy móc nâng hạ đặc biệt này giải quyết được các vấn đề hiện tại của các thiết bị vận chuyển tương tự trong nước trong quá trình sử dụng, giảm cường độ lao động của công nhân, tiết kiệm chi phí cẩu, nâng cao hiệu quả công việc và hiện thực hóa việc vận chuyển máy phát điện lưỡi dao. Tiện lợi, nhanh chóng và tiết kiệm. Ngoài ra, thiết bị có trọng lượng nhẹ, dễ vận hành và chi phí thấp. Thiết bị đặc biệt để vận chuyển máy phát điện gió được cung cấp bởi mô hình tiện ích có thể giải quyết các khuyết tật về cấu trúc phức tạp và chi phí cao của thiết bị vận chuyển phiến do cấu trúc đặc biệt của cánh máy phát điện, và thiết bị nâng quy mô lớn được yêu cầu cho quá trình mở và đóng cửa.
Trong quá trình thiết kế máy phát năng lượng gió. Tính hợp lý của thiết kế cánh quạt ảnh hưởng trực tiếp đến hiệu suất chuyển đổi của máy phát điện thành năng lượng gió và cuối cùng sẽ ảnh hưởng đến tổng sản lượng điện hàng năm của máy phát năng lượng gió, vì vậy thiết kế cánh quạt của máy phát năng lượng gió là một liên kết thiết kế rất quan trọng đối với sử dụng năng lượng gió. . Trong quá trình thiết kế cánh quạt, điều đầu tiên cần quan tâm là tiêu chuẩn thiết kế của tuabin gió. Ngoài ra, chúng ta phải xem xét cách sử dụng cụ thể khi tuabin gió được đưa vào sử dụng và tình hình khi tổ máy phát điện được lắp đặt. Tất cả các quy trình thiết kế lưỡi phải tuân thủ nghiêm ngặt kế hoạch thiết kế tổng thể. Các yêu cầu kỹ thuật và thiết kế kết cấu được sử dụng trong đó phải phù hợp với cài đặt ánh sáng ban đầu của sơ đồ và cuối cùng có thể đạt được mục tiêu thiết kế
2. Quy trình thiết kế lưỡi
Trong quá trình thiết kế lưỡi dao. Tổng số có thể được chia thành hai giai đoạn. Đầu tiên là giai đoạn thiết kế khí động học, và thứ hai là giai đoạn thiết kế kết cấu của tuabin gió. Có một mục tiêu chung trong tất cả các quá trình thiết kế: các cánh quạt được thiết kế có hình dạng tốt nhất để đạt được sản lượng điện hàng năm. Lớn nhất. Khi thiết kế kết cấu, chúng ta phải chọn kết cấu của lưỡi và vật liệu làm lưỡi mà chúng ta muốn sử dụng. Việc phân tích cần xem xét liệu độ ổn định, độ cứng và sức mạnh của lưỡi dao có thể đạt được mục tiêu trong công việc thực tế hay không.
Các quy trình sau đây thường được tuân thủ khi thiết kế các cánh:
Đầu tiên, các thông số ban đầu của tuabin gió phải được thiết lập. Sau đó, chúng tôi sẽ phân tích các đặc điểm khí động học của lưỡi cắt và cấu trúc tĩnh của lưỡi cắt. Khi hai phân tích này được hoàn thành, các kết quả tham số thu được từ phân tích phải được cung cấp lại. So sánh với các thông số ban đầu đã thiết lập trước đó. Nhận thấy có những chỗ chưa hợp lý nên sửa đổi nội dung tham số. Cuối cùng thì cũng có được một thiết kế ưng ý. Nhưng trong quá trình thiết kế thực tế, giếng không được thực hiện tuyệt đối theo quy trình thiết kế này. Ví dụ, khi thiết kế kết cấu lưỡi cắt. Thiết kế cấu trúc không hoàn toàn là cấp dưới. Đôi khi khi bắt đầu thảo luận về cấu trúc tổng thể của lưỡi dao. Cần suy nghĩ về nội dung của kế hoạch từ quan điểm của thiết kế kết cấu. Cuối cùng đưa ra các sửa đổi cho sơ đồ khí nén. Và đôi khi vì lý do thiết kế kết cấu, cần phải thay đổi hình dạng khí động học để cuối cùng có được một lưỡi cắt với hiệu suất kết cấu hợp lý. Do đó, thiết kế tổng thể của cốt vợt thường là kết quả của sự cân bằng hợp lý giữa các mối quan hệ hiệu suất khác nhau.

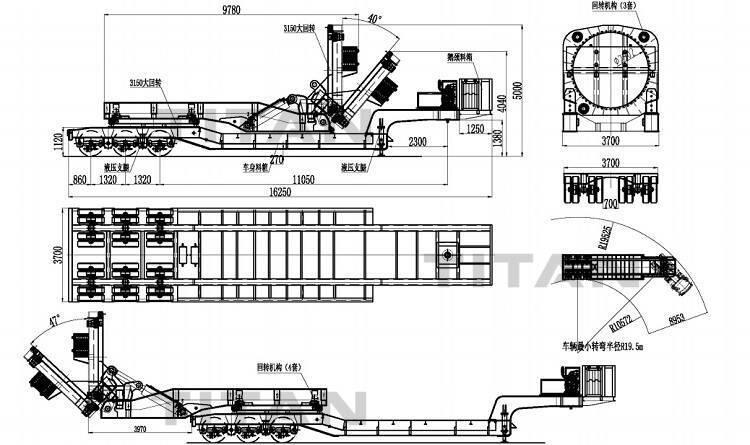

3 line 6 axle windmill blade trailer drawing
3. Xác định loại lưỡi
Việc chọn loại cánh tuabin gió rất quan trọng đối với việc thiết kế cánh tuabin gió, vì loại cánh ảnh hưởng trực tiếp đến quá trình khởi động của tuabin gió và hiệu suất chuyển đổi năng lượng gió trong quá trình hoạt động của tuabin gió. Tất cả các lưỡi có thể được chia thành các loại sau: loại xoắn, loại cánh buồm và loại phẳng. Trong số các loại này, các loại lưỡi khác nhau có đặc điểm sử dụng khác nhau. Ví dụ, loại buồm và loại bằng phẳng thường được sử dụng ở các khu vực tốc độ thấp. Bởi vì loại lưỡi này là một tấm phẳng nói chung. Góc hướng gió sẽ không thay đổi trong tình huống yên tĩnh này. Đó là chính xác bởi vì góc hướng gió của lưỡi cắt tổng thể không thay đổi. Vì vậy kết cấu tổng thể tương đối đơn giản và dễ chế tạo. Chi phí tương đối thấp. Nhược điểm của loại cánh này là không thay đổi được góc theo gió, đồng thời không có hiệu suất chuyển hóa năng lượng gió quá cao. Khác với kiểu dẹt và kiểu buồm là dạng cánh xoắn. Đặc điểm chính của lưỡi xoắn là lưỡi dao thay đổi góc lắp đặt theo chiều dài của lưỡi dao. Và góc từ gốc của lưỡi đến đầu của lưỡi sẽ dần thay đổi, để mọi bộ phận của lưỡi nói chung đều có thể đạt được góc hướng gió tốt nhất và có thể đạt được hiệu suất chuyển đổi năng lượng gió cao nhất. Tuy nhiên, do cấu tạo của loại lưỡi này phức tạp nên khó chế tạo và giá thành tương đối cao.
